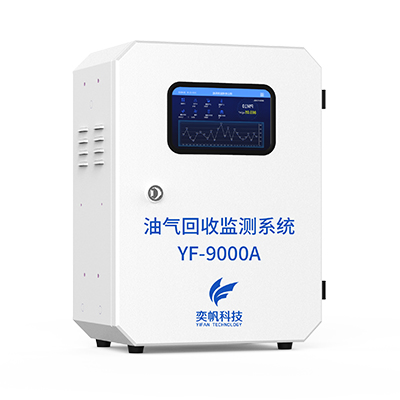

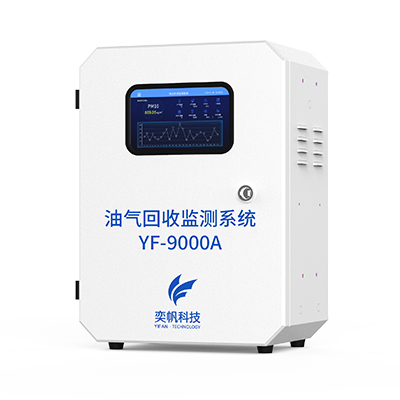

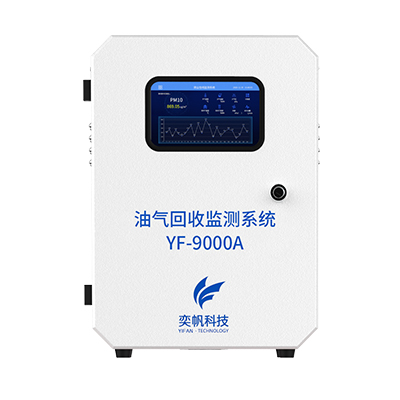

系統介紹

通過測量、計算、分析加油油氣回收系統回氣量、加油量和油氣回收系統氣

體空間壓力，實現各汽油加油槍氣液比、油氣回收系統密閉性等指標的監控功

能。在線監測處理裝置油氣排放濃度、油氣回收系統密閉性、油氣回收系統管

線液阻等三項擴展性監控功能，以及相應的預警報警功能。對于油氣回收系統

運行狀態的各種參數、表格或圖形，站內監控平臺具備顯示、存儲、打印、傳

輸?shù)裙δ?，以及遠程關閉氣液比報警加油槍加油的功能。

系統結構

加油站油氣回收在線監控系統（以下簡稱在線監控系統）從底層逐級向上可

分為：①現場傳感器（如氣體流量傳感器、壓力傳感器等）、②采集控制器

（如氣液比采集控制器等）、③站內監控平臺（通用工控機、實現所需功能的

軟件系統等）三個層級

設備系統組成

實時監測加油油氣回收系統運行狀態的在線系統，主要監測氣液比、系統壓

力。當發現異常時可提醒操作人員采取相應的措施，并能記錄、存儲、處理和

傳輸監控數據。

該方案以國家標準《GB20952－2007 加油站大氣污染物排放標準》和

《GB50156-2012 汽車加油加 氣站設計與施工規范 （2014）》中的相關要求

為基礎，為監管部門和加油站提供“一站式”解決方案。

配件清單

工作條件要求

a）室內環境溫度：（0～40）℃；室外環境溫度（-

30～60）℃；

b）相對濕度：≤90%；

c）大氣壓：（80～106）kPa；

d）供電電壓：AC（220±22）V，（50±1）Hz。

2低溫、低壓等特殊環境條件下，儀器設備的配置應滿

當?shù)丨h(huán)境條件的使用要求。

安全要求

1.加油站在線監控系統應滿足加油站現場的防爆等級要

求。

2.在環境溫度為（15℃～35℃），相對濕度≤85%條

件下，系統電源對地或與機殼之間的絕緣電阻應不小

于20ΜΩ。

3。在環境溫度為（15℃～35℃），相對濕度≤85%條

件下，系統在1500V（有效值）、50Hz正弦波實驗電

                                                                           壓下持續1min，不應出現擊穿或飛弧現象。

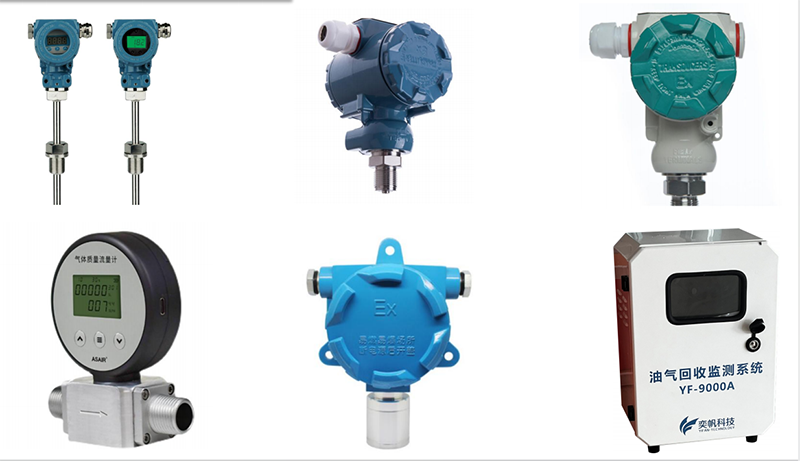

設備清單

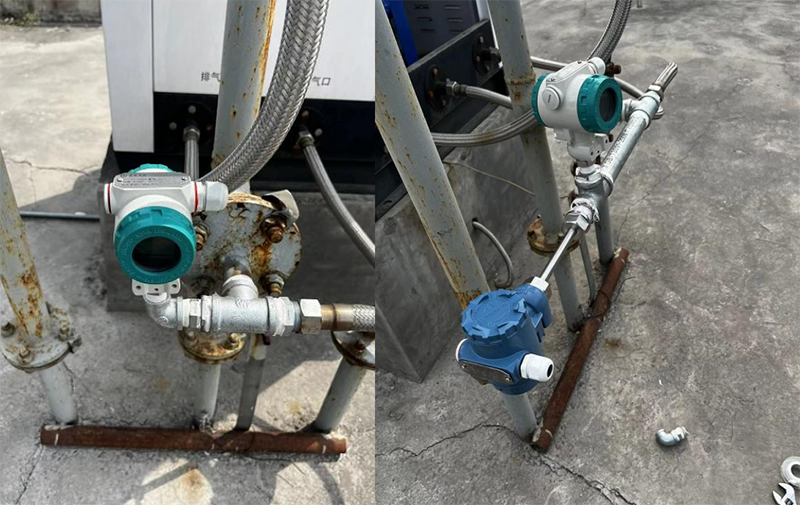

現場安裝圖
